日益电机(昆山)有限公司 ,主要生產化學藥業過濾機,化學泵浦,

耐酸堿泵浦,立式泵浦,臥式泵浦,PVDF材質,

袋濾式等等的化學過濾設備.

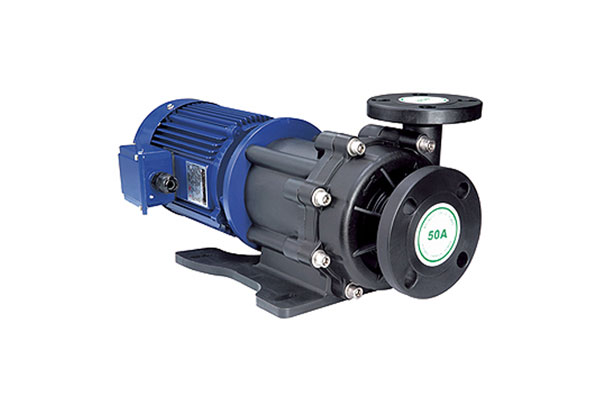

产品型号:MPH Series
特点说明:
1. 耐酸碱
泵浦材质分为PP(Polypropylene),GFRPP(GlassFiber Filled Polypropylene),PVDF(Natural PVDF), CFRETFE(Carbon Fiber Filled ETFE),依药液酸简浓度性质选用泵浦本体材质,因应市场需求,业界首例采用PP泵体材质,以提供更加的耐酸碱特性,其中PP/GFRPP可耐温75℃,PVDF可耐温90℃,CFRETFE可耐温100℃,在各种运用需求中,几乎所有化学药液均可以被安全的利用传输。
2. 抗腐蚀
泵浦之主要零件均具备有优良的抗腐蚀能力,如泵浦轴心材质有陶瓷及SIC,其中陶瓷可用于一般低腐蚀性液体,SIC可抗高腐蚀性液体。
3. 创新独特耐空转设计
独特的轴承设计,使泵浦运转时,液体能在叶轮、轴心及被动磁铁间循环冷却,即使泵浦在空转的情况下,亦不会导致温度急速上升。高性能磁力驱动泵浦,舍弃一般传统泵浦机械轴封设计,达到泵浦完全性的密封,不因泵浦损坏造成周遭环境严重污染。
4. 装配简易
磁力驱动无轴封泵浦内部零件规格化,装配简易,结构精巧性能高,在分解组装过程中不需要任何特殊工具即可轻易更换零件,所保养、拆卸、检查均非常容易完成,方便又省时。
5. 耐久性能高
MPH(0.37Kw~3.75Kw)系列采用超强力永久希土类磁铁,具有优异性能及耦合能力。
6. 应用范围广泛
磁力驱动无轴封泵浦MPH系列(0.37Kw~3.75Kw),可运用在低流量 / 高扬程或高扬程 / 低流量,针对多种工业制程 (如:PCB制程、化学工业;过滤循环、蚀刻、电镀、表面处理、污水处理等)之广泛运用,能发挥极佳的性能及耐久性。
  • 型号说明
  • 系列规格

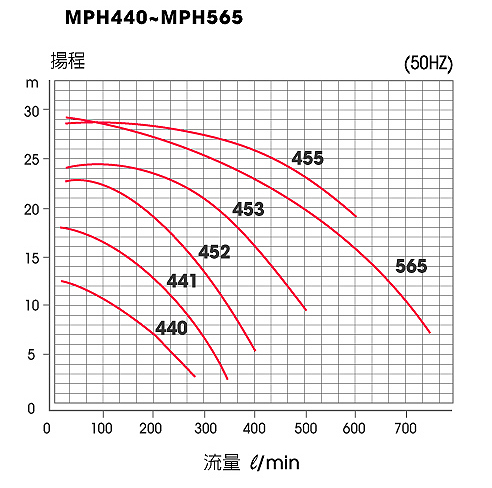

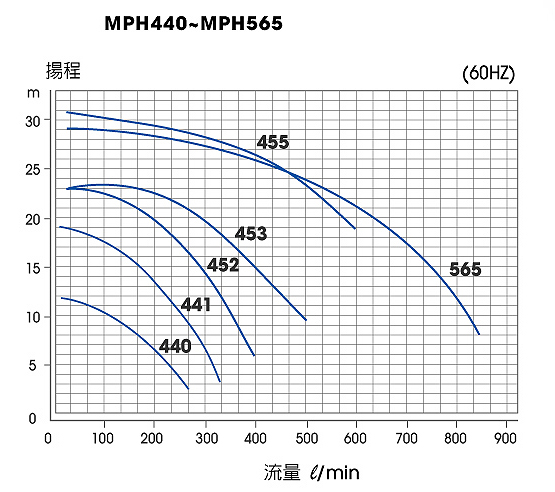

  • 性能曲线
  • 零件原表
  • 外观尺寸
  • 应用尺寸


MPH

1

F

2

44

3

O

4

C

5

C

6

V

7

6

8

V38

9

A

10

机型编号 MPH
出入口径 25-25×25mm 44-40×40mm 45-40×50mm 56-50×65mm
泵浦材质 PP-PP F-GFRPP P-PVDF E-CFRETFE
马 力 0-1/2HP 1-1HP 2-2HP 3-3HP 5-5HP
泵轴材质 C-CERAMIC(陶瓷) S-SIC(碳化矽)
轴承材质 A-CERAMIC(陶瓷) C-CARBON(碳素) P-PTFE(铁氟龙) S-SIC(碳化矽)
橡胶材质 V-VITON E-EPDM H-HFKM A-AFLAS
频率 5-50Hz 6-60Hz
电压 V38-220V/380V 3Φ V41-208V/415V 3Φ V44-240V/440V 3Φ
药液比重 A-1.2 B-1.5 V44-240V/440V 3Φ C-2.0
  60Hz D-1.2 E-1.5 F-2.0

MODEL MPH-440 MPH-441 MPH-452 MPH-453 MPH-455 MPH-65
比重限制 1.0 1.0 1.2 1.2 1.0 1.0
出入口径 入口 (mm) 40 40 50 50 50 65
出口 (mm) 40 40 40 40 40 50
全流量 50Hz (L/min) 280 330 400 500 600 730
60Hz (L/min) 280 320 400 500 600 800
全扬程 50Hz (M) 12.5 18 23 24 29 28.6
60Hz (M) 11.5 18.5 22 22.5 31 29.4
标准输出量 50Hz (M-L/min) 8.5-150 12-200 18.5-200 20.5-300 25.5-400 18.5-500
60Hz (M-L/min) 8.5-150 12.5-200 18.5-200 19-300 26.5-400 22.0-500
马达 输出功率 (Kw) 0.37 0.75 1.5 2.20 3.75 3.75
重量 (kg) 11.5 18.0 23.0 24.8 47.3 48.5



NO 零件名称 材质
MPH-PP Series MPH-F Series MPH-P Series MPH-E
Series
CC CP CA CC CP CA CC CP CA SS SS
1 前盖 PP GFRPP PVDF CFRETFE
1-1 止推环 Ceramic SIC
1-2 出口O环 EPDM / VITON / HFKM / AFLAS
1-3 入口O环
1-4 出口法兰 pp GFRPP PVDF CFRETFE
1-5 入口法兰
2 叶轮 CFRPP
2-1 耐磨圈 PTFE SIC
3 轴承 Carbon PTFE Ceramic Carbon PTFE Ceramic Carbon PTFE Ceramic
4 被动磁铁 PP PP PVDF CFRETFE
5 后盖 GFRPP
5-1 轴心 Ceramic SIC
6 密封O环 EPDM / VITON / HFKM / AFLAS
7 驱动磁铁 Isotropic Ferrite
8 基座 GFRPP / FC
8-1 脚架 SUS
9 马达

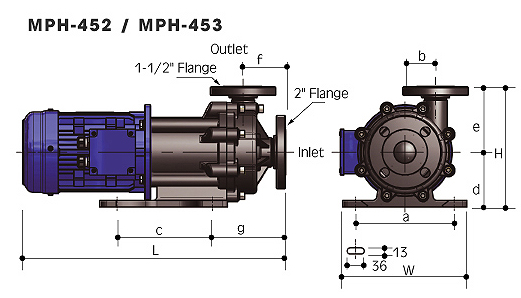

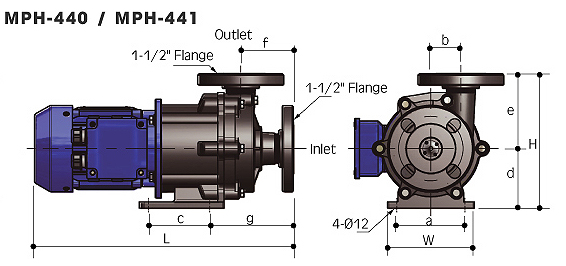

Model W H L a b c d e f g
MPH-440 140 217 418.5 110 48.5 99 96 121 85.5 135.5
MPH-441 161 255 528 132 55 130.5 116 139 105.5 176
MPH-452 263 255 557 208.5 65 202 116 139 90 155
MPH-453 263 255 557 208.5 65 202 116 139 90 155

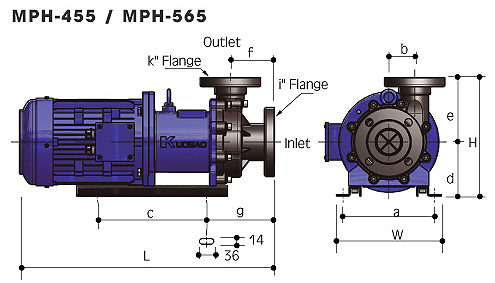

Model W H L a b c d e f g i k
MPH-455 264 274.5 620 230 65

275

135.5 139 90 149 2 1-1/2
MPH-565 264 297.5 641.5 230 65 275 135.5 162 111 170.5 2-1/2 2

1. 适用行业
晶圆厂、PCB厂、电子厂、半导体厂。
核能厂、石化工业、炼钢厂、发电厂、汽车工业、冷冻机循环设备。
化学工业、化学原料储存厂、化学槽车运输业、环保公司、废水处理厂、废气处理塔。
化工机械制造、电镀过滤机制造厂、电镀厂、电解厂、食品厂、自来水厂。
2. 日益泵浦可应用于PCB、表面处理、贵金属高速电镀及半导体、LED、IC电子电镀、废水废气处理等化工环保行业
