日益电机(昆山)有限公司 ,主要生產化學藥業過濾機,化學泵浦,

耐酸堿泵浦,立式泵浦,臥式泵浦,PVDF材質,

袋濾式等等的化學過濾設備.

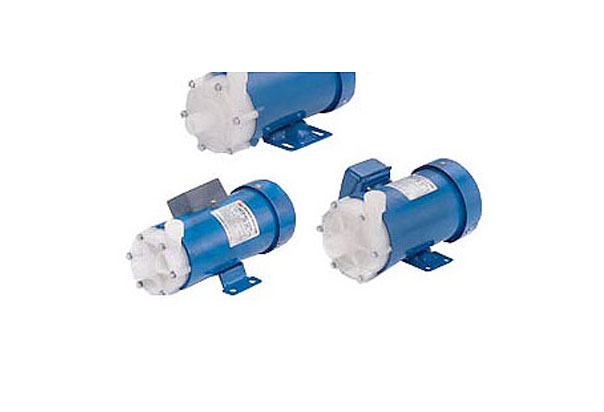

产品型号:MP Series
特点说明:
1.耐酸碱
泵浦材质分为PP(Polypropylene),GFRPP(GlassFiber Filled Polypropylene),PVDF(Natural PVDF), CFRETFE(Carbon Fiber Filled ETFE),依药液酸简浓度性质选用泵浦本体材质,因应市场需求,业界首例采用PP泵体材质,以提供更加的耐酸碱特性,其中PP/GFRPP可耐温75℃,PVDF可耐温90℃,CFRETFE可耐温100℃,在各种运用需求中,几乎所有化学药液均可以被安全的利用传输。
2.抗腐蚀
泵浦之主要零件均具备有优良的抗腐蚀能力,如泵浦轴心材质有陶瓷及SIC,其中陶瓷可用于一般低腐蚀性液体,SIC可抗高腐蚀性液体。
3.无轴封无泄漏
高性能磁力驱动泵浦,舍弃一般传统泵浦机械轴封设计,达到泵浦完全性的密封,不因泵浦损坏而造成周遭环境严重污染。
4. 装配简易
磁力驱动无轴封泵浦内部零件规板化,装配简易,结构精巧性能高,在分解组装过程中不需要任何特殊工具即可轻易更换零件,所以保养、拆卸、检查均非常容易完成,方便又省时。
5. 耐久性能高
MP(45W~260W)系列装备的马均具备有温度保护器,防止因过载所产生的高温导致马达损坏。
6. 应用范围广泛
磁力驱动无轴封泵浦MP系列(45W~260W),可运用在低流量 / 高扬程或高扬程 / 低流量,针对多种工业制程 (如:PCB制程、化学工业;过滤循环、蚀刻、电镀、表面处理、污水处理等)之广泛运用。
  • 型号说明
  • 系列规格

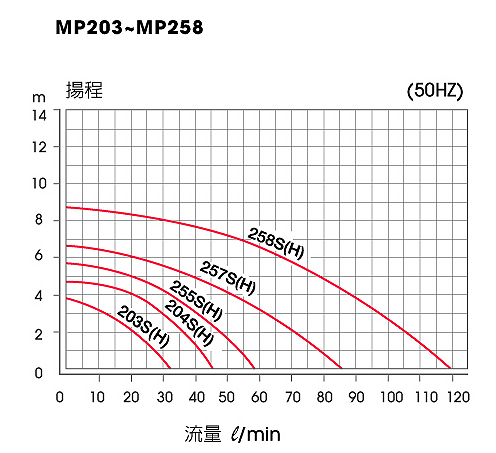

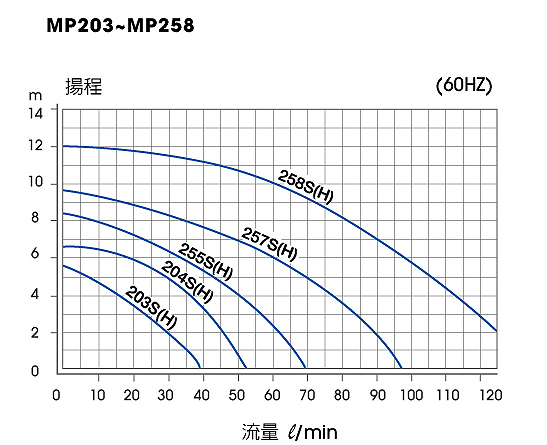

  • 性能曲线
  • 零件原表
  • 外观尺寸
  • 应用尺寸


MP

1

F

2

25

3

8

4

S

5

C

6

V

7

6

8

V38

9

机型编号 MP
口 径 20-3/4" 25-1"
泵浦材质 PP-PP F-GFRPP P-PVDF E-CFRETFE
马 力 3-45W 4-65W 5-90W 7-180W 8-260W
出入连接 S-牙口 H-软管
泵轴材质 C-CERAMIC(陶瓷) S-SIC(碳化硅)
橡胶材质 V-VITON E-EPDM H-HFKM A-AFLAS
频率 5-50Hz 6-60Hz
电压 V11-110V 1Φ V22-220V/240V 1Φ V38-220V/380V 3Φ V41-208V/415V 3Φ

MODEL MP-203S(H) MP-204s(H) MP-255S(H) MP-257S(H) MP-258S(H)

比重限制

1.3 1.1 1.2 1.0 1.2

套管式口径

入口 (mm) 20 20 26 26 26
出口 (mm) 20 20 26 26 26

外牙式口径

入口 (inch) 3/4 3/4 1 1 1
出口 (inch) 3/4 3/4 1 1 1

全流量

50Hz (L/min) 32 45 60 86 120
60Hz (L/min) 38 52 70 97 135

全扬程

50Hz (M) 3.8 4.6 5.6 6.7 8.6
60Hz (M) 5.4 6.5 8.2 9.7 11.9

标准输出量

50Hz (M-L/min) 2.5-16 4-22 4-30 4-50 6.5-60
60Hz (M-L/min) 2.5-24 4-34 4-45 4-72 9-70

套管式口径

输出功率 (W) 45 65 90 150 / 180 255 / 265
输出功率 (W) 60 / 80 90 / 130 130 / 170 210 / 300 245 / 365
相数 (Φ) 1 1 1 or 3 1 or 3 1 or 3

重量 (kg)

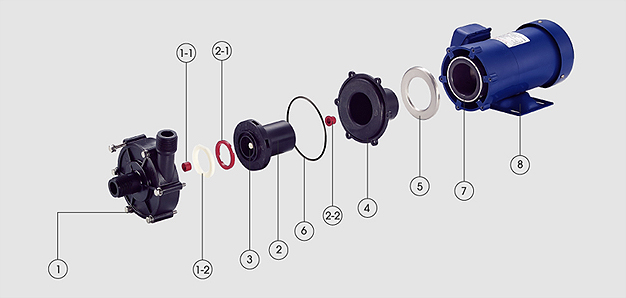

NO Description Material
MP-PP Series MP-f Series MP-P Series MP-E Series
1 前盖 PP GFRPP PVDF CFRETFE
1-1 轴承 Rulon / CFRPPS Rulon / SIC SIC
1-2 止推环 Ceramic Ceramic / SIC
2 叶轮 PP GFRPP PVDF CFRETFE
2-1 耐磨圈 Rulon
2-2 轴承 Rulon / CFRPPS Rulon / SIC SIC
3 轴心 Ceramic Ceramic / SIC
4 后盖 PP GFRPP PVDF CFRETFE
5 后盖铁圈 SUS304
6 密封O环 EPDM / VITON / HFKM / AFLAS
7 驱动磁铁 Isotropic Ferrite
8 马达

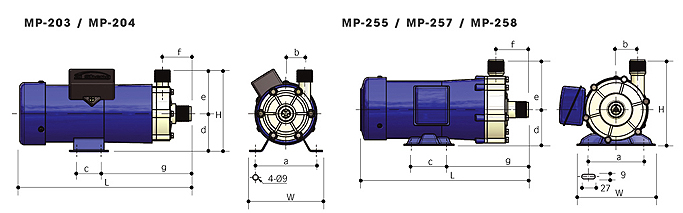

Model W H L a b c d e f g
MP-203 120 133.5 282 100 31 40 62 71.5 47 148
MP-204 120 133.5 282 100 31 40 62 71.5 47 148
MP-255 120 155 301.5 100 43 40 65 90 62 180
MP-257 130 157 278 110 42 40 68 89 51 155
MP-258 156 170 334 110 43 70 71 99 64.5 163

1. 适用行业
晶圆厂、PCB厂、电子厂、半导体厂。
核能厂、石化工业、炼钢厂、发电厂、汽车工业、冷冻机循环设备。
化学工业、化学原料储存厂、化学槽车运输业、环保公司、废水处理厂、废气处理塔。
化工机械制造、电镀过滤机制造厂、电镀厂、电解厂、食品厂、自来水厂。
2. 日益泵浦可应用于PCB、表面处理、贵金属高速电镀及半导体、LED、IC电子电镀、废水废气处理等化工环保行业
