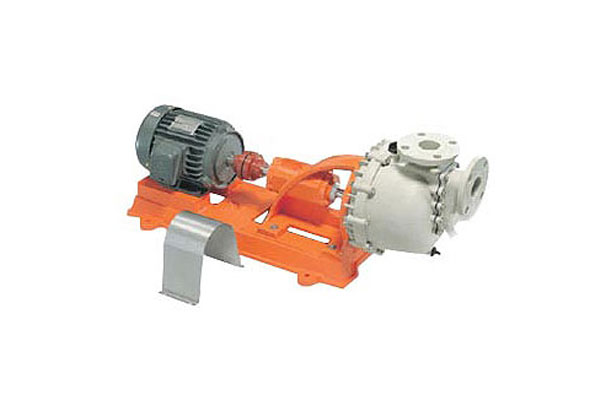

产品型号:KCL Series
特点说明:
1. 独特的轴封设计-内装式采用Teflon Bellow Seal自冷式设计。
2. 自吸式设计-自吸力特别强劲自吸式可达20ft,并有止回阀设计,防止泵内液体回流。
3. 耐强酸、耐强碱、抗腐蚀性强,材质有CFRPP、FPRR、CPVC、PVDF(铁弗龙)。
4. 入口需装设底阀,以阻挡异物吸入,出口需加装逆止阀,以防止在停机时所产生瞬间回流现象,导致泵浦本体损坏,及泵浦空转受损。
  • 型号说明
  • 系列规格
  • 性能曲线
  • 零件原表
  • 外观尺寸
  • 应用尺寸
  KCL 40 2 2 N B L C C H
1 2 3 4 5 6 7 8 9 10
机型编号(泵浦材质) KCL-FRPP KCLC-CFRPP KCLA-CPVC KCLP-PVDF
出入口径 40-1.5” 50-2” 75-3”
马力 01-3Φ1HP 02-3Φ2HP 03-3Φ3HP
05-3Φ5HP 07-3Φ7.5HP 10-3Φ10HP
极数 2-2P 4-4P
橡胶材质 N-NBR E-EPT V-VITON
单向阀 A-有舌单向阀(入口比液位高选用) B-无舌单向阀(入口比液位低选用)
扬程 L-低扬程 H-高扬程
固定环 C-CERAMIC(陶瓷) S-SIC
转动环 C-CARBON(碳素) S-SIC
弹簧 S-SUS316 H-HASTELLOY-C

型式 曲线 全扬程(M) 全流量(L/Min) 扬程(M) 流量(L/Min) 入口/出口口径(m/m) 动力 重量
编号 相数 极数 马力 (KG)

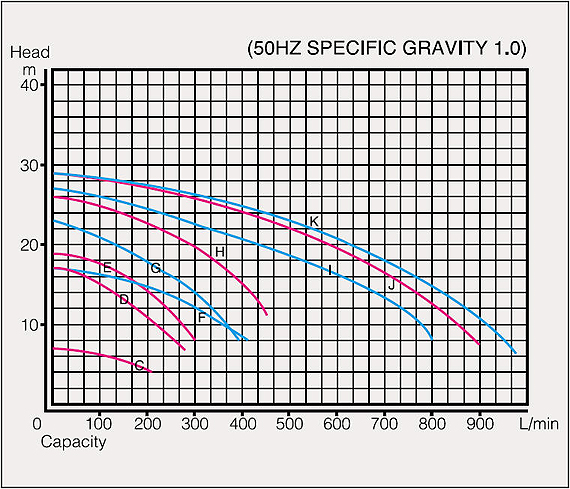

Frequency:50Hz
KCL-40014L C 7 210 5 150 40/40 3 4 1 45
KCL-40022L D 17 280 10 215 40/40 3 2 2 53
KCL-40022H E 19 300 12 230 40/40 3 2 2 54
KCL-50032L F 17 410 12 300 50/50 3 2 3 74
KCL-50032H G 23 390 14 300 50/50 3 2 3 75
KCL-50052H H 26 450 15 400 50/50 3 2 5 93
KCL-75052H I 27 800 20 430 75/75 3 2 5 96
KCL-75072H J 29 900 20 580 75/75 3 2 2007/1/2 112
KCL-75102H K 29 980 20 620 75/75 3 2 10 122

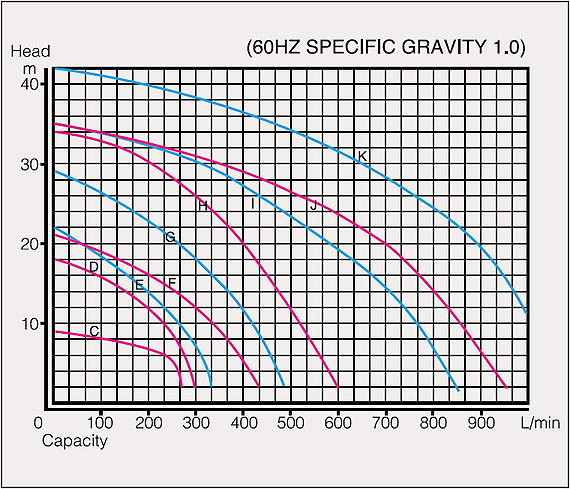

Frequency:60Hz
KCL-40014L C 9 270 6 2400 40/40 3 4 1 45
KCL-40022L D 18 300 10 230 40/40 3 2 2 53
KCL-40022H E 22 330 12 230 40/40 3 2 2 54
KCL-50032L F 21 430 12 300 50/50 3 2 3 74
KCL-50032H G 29 480 18 300 50/50 3 2 3 75
KCL-50052H H 34 600 20 400 50/50 3 2 5 93
KCL-75052H I 35 860 20 580 75/75 3 2 5 96
KCL-75072H J 35 960 20 700 75/75 3 2 2007/1/2 112
KCL-75102H K 42 1000 20 890 75/75 3 2 10 112

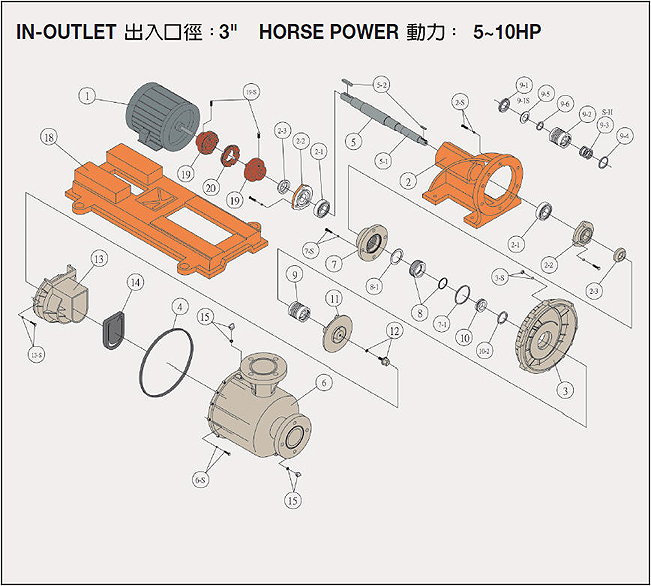

NO 名称 材质 NO 名称 材质
1 马达   9月3日 弹簧 SUS / HC
2 脚座 FC / FRPP 9月4日 前O环 NBR / VITON
2月1日 脚座培林 SC 9月5日 垫片 NBR / VITON
2月2日 培林防尘盖 FC 9月6日 后O环 NBR / VITON
2月3日 培林防水盖 PP 10 轴封固定环附O环 CERAMIC / SIC
NBR / VIOTN
3 后封盖 FRPP / CFRPP 11 叶轮 FRPP / CFRPP
CPVC / PVDF CPVC / PVDF
4 封盖O环 NBR / EPDM 12 叶轮固定螺丝附O环 FRPP / CFRPP
VIOTN CPVC / PVDF
  NBR / VIOTN
5 轴套 SUS 13 中封盖 FRPP / CFRPP
CPVC / PVDF
5月1日 轴心 TEFLON 13S 中封盖固定螺丝 SUS
5月2日 连轴器键 / 叶轮键 SUS 14 单向阀 NBR / EPDM
VITON / TEFLON
6 主体 FRPP / CFRPP 15 注水盖附O环 FRPP / CFRPP
CPVC / PVDF CPVC / PVDF
  NBR / VIOTN
7 轴封护罩附O环 FRPP / CFRPP 16 自吸筒 FRPP / CFRPP
CPVC / PVDF CPVC / PVDF
NBR / VITON
8 陶磁环座附O环 PPS / PVDF 17 自吸筒垫片 NBR / EPDM
NBR / VITON VITON
9 前轴封 TEFLON 18 脚架 FC
9月1日 转动环 CARBON / SIC 19 连轴器 FC
9月2日 伸缩环 TEFLON 20 连轴器橡胶 NBR

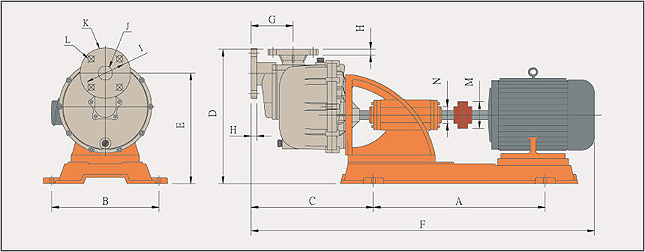

MODEL A B C D E F G H I J K L M N
KCL-40012L 512 310 373 386 316 970 130 16 103 40 138 20 82 53
KCL-40014L 512 310 373 386 316 970 130 16 103 40 138 20 82 53
KCL-40022L 512 310 373 386 316 970 130 16 103 40 138 20 82 53
KCL-40022H 512 310 373 386 316 970 130 16 103 40 138 20 82 53
KCL-50032L 512 310 375 340 320 980 130 16 118 50 154 20 82 53
KCL-50032H 512 310 375 340 320 980 130 16 118 50 154 20 82 53
KCL-50052H 512 310 375 394 320 1030 130 16 118 50 154 20 82 53

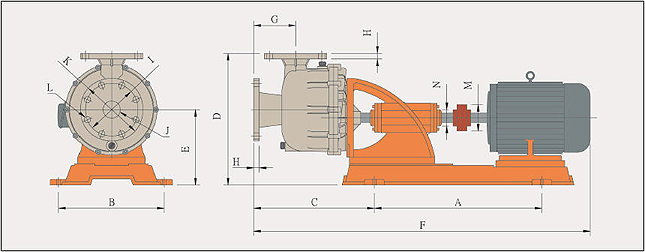

MODEL A B C D E F G H I J K L M N
KCL-75052H 510 310 425 390 210 1135 110 18 145 75 185 20 82 53
KCL-75072H 510 310 425 390 210 1140 110 18 145 75 185 20 97 69
KCL-75102H 510 310 425 390 210 1140 110 18 145 75 185 20 97 69

1. 适用行业
晶圆厂、PCB厂、电子厂、半导体厂。
核能厂、石化工业、炼钢厂、发电厂、汽车工业、冷冻机循环设备。
化学工业、化学原料储存厂、化学槽车运输业、环保公司、废水处理厂、废气处理塔。
化工机械制造、电镀过滤机制造厂、电镀厂、电解厂、食品厂、自来水厂。
2. 日益泵浦可应用于PCB、表面处理、贵金属高速电镀及半导体、LED、IC电子电镀、废水废气处理等化工环保行业
