產品中心

Product Center

-----

PUMPS

&FILTERS

日益电机(昆山)有限公司 ,主要生產化學藥業過濾機,化學泵浦,

耐酸堿泵浦,立式泵浦,臥式泵浦,PVDF材質,

袋濾式等等的化學過濾設備.

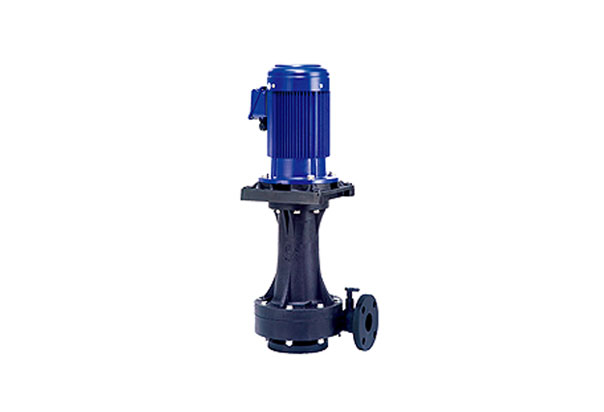

产品型号:KD-B Series
特点说明:
最少空气混合,较大扬程
1. 泵浦本体采用FRPP、CFRPP、CPVC及PVDF材质,具有耐高温耐腐蚀之特性。
2. 干式液封(1~10HP):可确保防止马达及轴承被化学气体浸蚀,延长马达及泵浦之使用寿命。
3. 适用于刻喷洗设备、废气洗涤塔、冷却循环及搭配过滤器使用。
4. 泵浦可无水空转使用,绝不会损坏。
5. 用于高腐蚀药液及环境下,建议另选购钛金属螺丝,马达另选购经环氧树脂涂装处理,增强耐腐蚀性及使用寿命。
6. 创新采用FRPP材质之马达连结座,相较于传统FC马达前托架能大大降低酸气腐蚀及机体重量。
  • 型号说明
  • 系列规格
  • 性能曲线
  • 零件原表
  • 外观尺寸
  • 应用尺寸


KD

1

50

2

VK

3

5

4

6

5

V

6

F

7

B

8

机型编号 KD
口 径 40-1.5" 50-2" 65-2.5" 80-3" 100-4"
比 重 VK-1.1 VP-1.4
马 力 1 2 3 5 7.5 10 15HP
频 率 5-50Hz 6-60Hz
橡胶材质 N-NBR E-EPDM V-VITON
泵体材质 F-FRPP C-CFRPP A-CPVC P-PVDF
附  注 : B-Moto Spacer is FRPP

型式 曲线 口径(mm) 马力
HP
流量(L/Min) 扬程(M) 重量(kg)
入口 出口 VK VP VK VP
Frequency:50Hz
KD-41VK-15 A 50 40 1 175 - 6 - 29
KD-42VK-25 B 50 40 2 190 - 12 - 38
KD-42VK-35 C 50 40 3 270 - 12 - 41
KD-50VK(P)-35 D 65 50 3 330 290 12 12 41
KD-50VK(P)-55 E 65 50 5 470 400 14 14 55
KD-65VK-55 F 80 65 5 500 - 14 - 55
KD-65VK(P)-7.55 G 80 65 7.5 590 500 16 18 95
KD-65VK(P)-105 H 80 65 10 590 570 18 18 106
KD-100VK(P)-155 I 100 100 15 1000 800 27 29 155
Frequency:60Hz
KD-41VK-16 a 50 40 1 120 - 8 - 29
KD-42VK-26 b 50 40 2 300 - 10 - 38
KD-42VK-36 c 50 40 3 350 - 14 - 41
KD-50VP-36 d 65 50 3 - 300 - 12 41
KD-50VK(P)-56 e 65 50 5 550 430 15 15 55
KD-65VK-56 f 80 65 5 650 - 15 - 55
KD-65VK(P)-7.56 g 80 65 7.5 780 600 18 16 95
KD-65VK(P)-106 h 80 65 10 890 800 20 18 106
KD-100VK(P)-156 i 100 100 15 1200 1000 25.5 29 155

NO 名称 材质 NO 名称 材质
1 马达 FC / AL 12 前封盖螺丝 SUS
2 轴心键 SUS 13 叶轮管O环 NBR/EPDM/VITON
3 液封陶瓷 FRPP/CFRPP/CPVC/PVDF 14 叶轮 FRPP/CFRPP/CPVC/PVDF
4 液封陶瓷O环 NBR/EPDM/VITON 15 叶轮螺母O环 NBR/EPDM/VITON
5 液封 NBR/EPDM/VITON 16 叶轮螺母 FRPP/CFRPP/CPVC/PVDF
6 轴套螺丝 SUS 17 前封盖O环 NBR/EPDM/VITON
7 轴心套筒 FRPP/CFRPP/CPVC/PVDF 18 前封盖 FRPP/CFRPP/CPVC/PVDF
8 主体 FRPP/CFRPP/CPVC/PVDF 19 排气阀 FRPP/CFRPP/CPVC/PVDF
9 主体螺丝 SUS 20 排气阀垫片 NBR/EPDM/VITON
10 排放螺丝垫片 NBR/EPDM/VITON 21 马达螺丝 SUS
11 排放螺丝 FRPP/CFRPP/CPVC/PVDF 22 马达连接座 FRPP

MODEL DIMENSION
KD-41VK-1-B A B C D E F G H I J K L
353 423 743 268 50 120 155 230 4 173 40 105
 M O  Q
145 165 135 68 52 185 222 260 222 260 15
KD-42VK-2-B A B C D E F G H I J K L
353 423 785 310 50 120 155 230 4 195 40 105
M N O P Q R S T U V W
145 165 150 68 52 185 222 260 222 260 15
KD-42VK-3-B A B C D E F G H I J K L
353 423 785 310 50 120 155 230 4 195 40 105
M N O P Q R S T U V W
145 165 150 68 52 185 222 260 222 260 15
KD-50VP-3-B A B C D E F G H I J K L
352 427 789 310 65 130 175 260 4 195 50 120
M N O P Q R S T U V W
155 195 150 65 52 185 222 260 222 260 15
KD-50VK(P)-3-B A B C D E F G H I J K L
352 427 819 340 65 130 175 260 4 195 50 120
M N O P Q R S T U V W
155 195 150 65 52 185 222 260 222 260 15
KD-65VK-5-B A B C D E F G H I J K L
352 427 819 340 80 150 190 260 8 195 65 140
M N O P Q R S T U V W
175 198 150 64 52 185 222 260 222 260 15
KD-65VK(P)-7.5-B A B C D E F G H I J K L
352 427 844 364 80 150 190 260 8 270 65 140
M N O P Q R S T U V W
175 198 205 64 53 185 300 350 300 350 18
KD-65VK(P)-10-B A B C D E F G H I J K L
352 427 844 364 80 150 190 260 8 270 65 140
M N O P Q R S T U V W
175 198 205 64 53 185 300 350 300 350 18

1. 适用行业
晶圆厂、PCB厂、电子厂、半导体厂。
核能厂、石化工业、炼钢厂、发电厂、汽车工业、冷冻机循环设备。
化学工业、化学原料储存厂、化学槽车运输业、环保公司、废水处理厂、废气处理塔。
化工机械制造、电镀过滤机制造厂、电镀厂、电解厂、食品厂、自来水厂。
2. 日益泵浦可应用于PCB、表面处理、贵金属高速电镀及半导体、LED、IC电子电镀、废水废气处理等化工环保行业
