日益电机(昆山)有限公司 ,主要生產化學藥業過濾機,化學泵浦,

耐酸堿泵浦,立式泵浦,臥式泵浦,PVDF材質,

袋濾式等等的化學過濾設備.

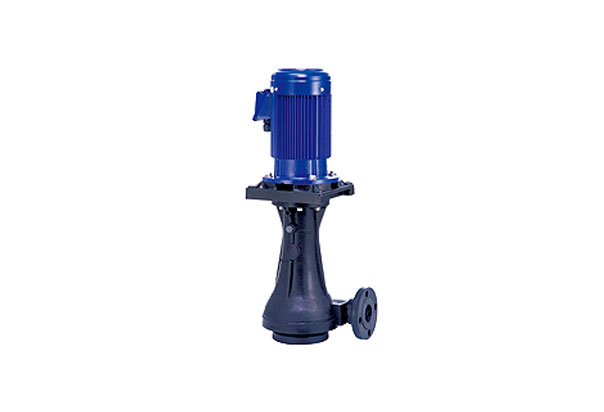

产品型号:KDH-B Series
特点说明:
1. 泵浦本体采用FRPP、CFRPP、CPVC、及PVDF材质,具有耐高温耐腐蚀之特性。
2. 干式液封(3~10HP):可确保防上马达及轴承被化学气体浸蚀,延长马达及泵浦之使用寿命。
3. 适用于蚀刻喷洗设备、废气洗涤塔、冷却循环及搭配过滤器使用。
4. 采无焊接点及出入口为活动式法兰设计,易于安装及日后维修等特性。
5. 前盖无螺丝设计,适用于任何环境下使用,独特具有高扬程、高压力、高效率等特性。
6. 泵浦可无水空转使用,绝不会损坏。
7. 创新采用高效率铝合金马达绝缘等级F级,及创新采用FRPP材质之马达连结座,不仅大大减轻泵浦机体重量,更能有效防止酸气侵蚀。
  • 型号说明
  • 系列规格

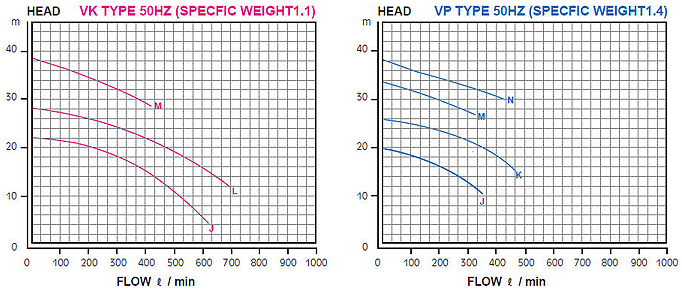

  • 性能曲线
  • 零件原表
  • 外观尺寸
  • 应用尺寸


KDH

1

50

2

VK

3

5

4

6

5

V

6

F

7

H

8

机型编号 KDH
口 径 50-2" 65-2.5" 80-3"
比 重 VK-1.1 VP-1.4
马 力 3 5 7.5 10HP
频 率 5-50Hz 6-60Hz
橡胶材质 N-NBR E-EPDM V-VITON
泵体材质 F-FRPP C-CFRPP A-CPVC P-PVDF
附  注 : B-Moto Spacer is FRPP
  H-HIGH HEAD

型式 曲线 口径(mm)

马力
HP

流量(L/Min) 扬程(M) 重量(kg)
入口 出口 VK VP VK VP
Frequenc:50Hz
KDH-50VK(P)-35



J 65 50 3 350 300 12 12 41
KDH-50VP-55



K 65 50 5 - 400 - 16 55
KDH-65VK-55



L 80 65 5 550 - 15 - 55
KDH-65VK(P)-7.55-H



M 80 65 7.5 400 300 30 28 95
KDH-65VP-105-H



N 80 65 10 - 400 - 30 106
Frequenc:60Hz
KDH-50VK(P)-36



J 65 50 3 350 12 300 12 41
KDH-50VK(P)-56



K 65 50 5 550 400 15 16 55
KDH-65VK-7.56



L 65 80 7.5 600 - 20 - 95
KDH-65VK(P)-7.56-H



M 80 65 7.5 400 300 30 28 95
KDH-65VP-106-H



n 80 65 10 - 400 - 30 106

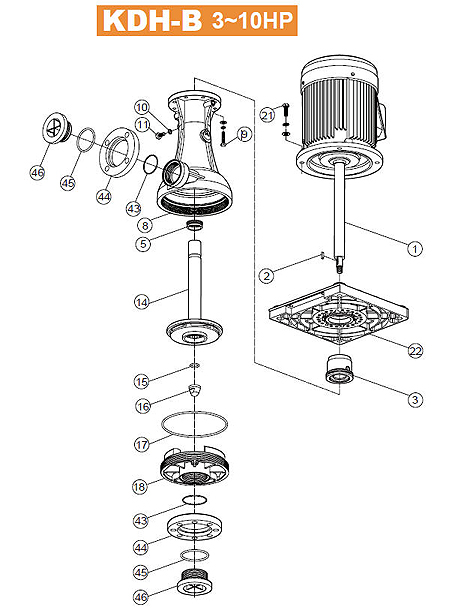

NO 名称 材质 NO 名称 材质
1 马达 FC / AL 16 叶轮螺母 FRPP/CFRPP/CPVC/PVDF
2 轴心键 SUS 17 前封盖O环 NBR/EPDM/VITON
3 液封陶瓷 FRPP/CFRPP/CPVC/PVDF 18 前封盖 FRPP/CFRPP/CPVC/PVDF
5 液封 NBR/EPDM/VITON 21 马达螺丝 SUS
8 主体 FRPP/CFRPP/CPVC/PVDF 22 马达连接座 FRPP
9 主体螺丝 SUS 43 出入口小O环 NBR/EPDM/VITON
10 排放螺丝垫片 NBR/EPDM/VITON 44 活动法兰 FRPP
11 排放螺丝 FRPP/CFRPP/CPVC/PVDF 45 出入口大O环 NBR/EPDM/VITON
14 叶轮 FRPP/CFRPP/CPVC/PVDF 46 法兰固定器 FRPP
15 叶轮螺母O环 NBR/EPDM/VITON

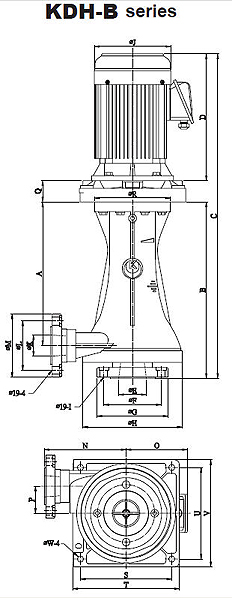

MODEL DIMENSION
KDH-50VK(P)-3-E A B C D E F G H I J K L
350 430 791 310 65 140 174 242 4 195 50 120
M N O P Q R S T U V W
154 200 150 66 52 185 222 260 222 260 15
KDH-50VK(P)-5-B A B C D E F G H I J K L
350 430 822 340 65 140 174 242 4 195 50 120
M N O P Q R S T U V W
154 200 150 66 52 185 222 260 222 260 15
KDH-60VK-7.5-B A B C D E F G H I J K L
345 429 846 364 80 149 189 263 8 270 65 139
M N O P Q R S T U V W
174 202 205 65 53 185 300 350 300 350 18
KDH-65VK(P)-7.5-HB A B C D E F G H I J K L
345 429 846 364 80 149 189 263 8 270 65 139
M N O P Q R S T U V W
174 202 205 65 53 185 300 350 300 350 18
KDG-65VP-10-HB A B C D E F G H I J K L
345 429 846 364 80 149 189 263 8 270 65 139
M N O P Q R S T U V W
174 202 205 65 53 185 300 350 300 350 18

1. 适用行业
晶圆厂、PC B厂、电子厂、半导体厂。
核能厂、石化工业、炼钢厂、发电厂、汽车工业、冷冻机循环设备。
化学工业、化学原料储存厂、化学槽车运输业、环保公司、废水处理厂、废气处理塔。
化工机械制造、电镀过滤机制造厂、电镀厂、电解厂、食品厂、自来水厂。
2. 日益泵浦可应用于PCB、表面处理、贵金属高速电镀及半导体、LED、IC电子电镀、废水废气处理等化工环保行业
