日益电机(昆山)有限公司 ,主要生產化學藥業過濾機,化學泵浦,

耐酸堿泵浦,立式泵浦,臥式泵浦,PVDF材質,

袋濾式等等的化學過濾設備.

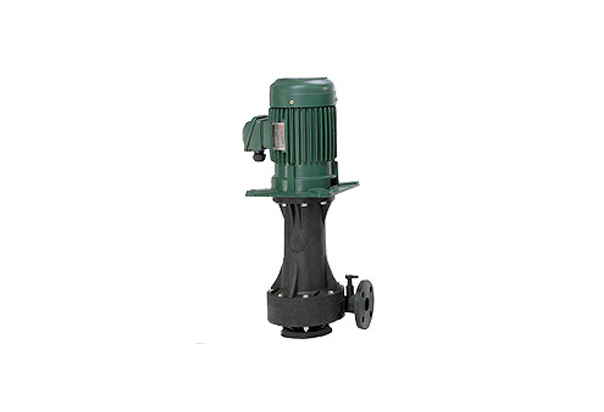

产品型号:KD Series
特点说明:
最少空气混合,较大扬程
1. 泵浦本体采用FRPP、CFRPP、CPVC及PVDF材质,具有耐高温腐蚀之特性。
2. 干式液封(1~10HP):可确保防止马达及轴承被化学气体浸蚀,延马达及泵浦之使用寿命。
3. 适用于蚀刻喷洗设备、废气洗涤塔、冷却循环及搭配过滤器使用。
4.泵浦可无水空转使用,绝不会损坏。
5.用于高腐蚀孳液及环境下,建议另选购钛金属螺丝,马达另选购经环氧树脂涂装处环,增强耐腐蚀性及使用寿命。
  • 型号说明
  • 系列规格

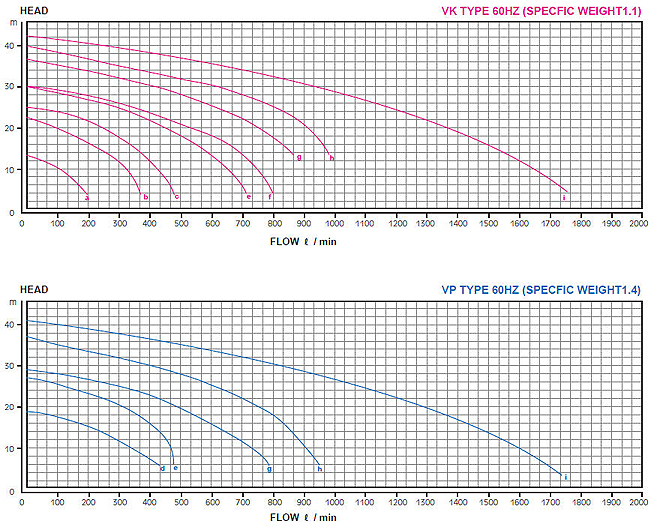

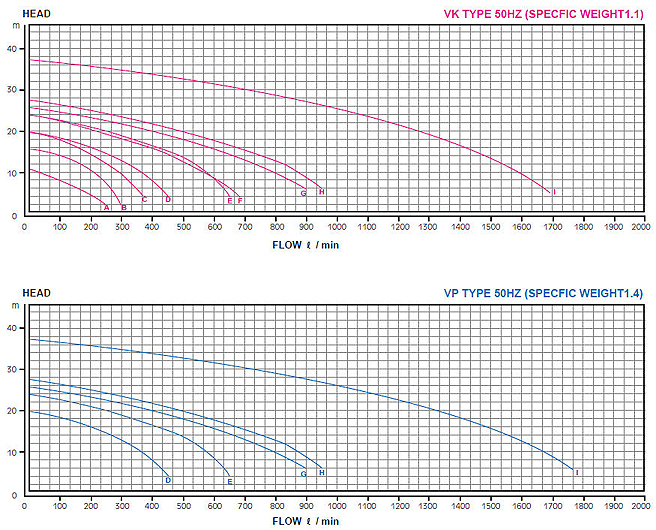

  • 性能曲线

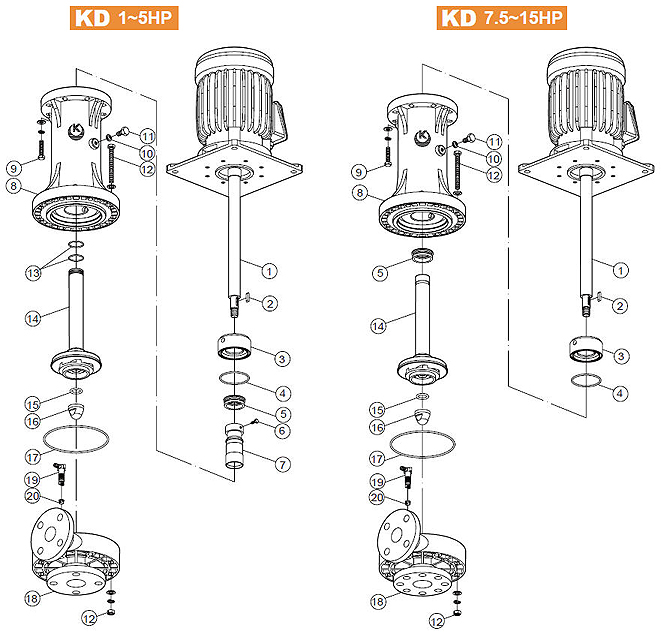

  • 零件原表

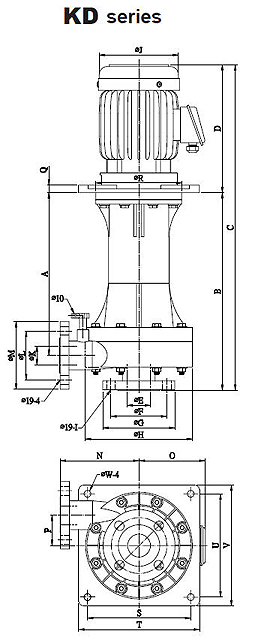

  • 外观尺寸
  • 应用尺寸


KD

1

50

2

VK

3

5

4

6

5

V

6

F

7

机型编号 KD
口 径 40-1.5" 65-2.5" 50-2" 80-3" 100-4"
比 重 VK-1.1 VP-1.4
马 力 1 2 3 5 7.5 10 15HP
频 率 5-50Hz 6-60Hz
橡胶材质 N-NBR E-EPDM V-VITON
泵体材质 F-FRPP C-CFRPP A-CPVC P-PVDF

型式 曲线 口径(mm) 马力
HP
流量(L/Min) 扬程(M) 重量(kg)
入口 出口 VK VP VK VP
Frequency:50Hz

KD-41VK-15

A 50 40 1 175 - 6 - 29

KD-42VK-25

B 50 40 2 190 - 12 - 38

KD-42VK-35

C 50 40 3 270 - 12 - 41

KD-50VK(P)-35

D 65 50 3 330 290 12 12 41

KD-50VK(P)-55

E 65 50 5 470 400 14 14 55

KD-65VK-55

F 80 65 5 500 - 14 - 55

KD-65VK(P)-7.55

G 80 65 7.5 590 500 16 18 95

KD-65VK(P)-105

H 80 65 10 590 570 18 18 106

KD-100VK(P)-155

I 100 100 15 1000 800 27 29 155
Frequency:50Hz

KD-41VK-16

a 50 40 1 120 - 8 - 29

KD-42VK-26

b 50 40 2 300 - 10 - 38

KD-42VK-36

c 50 40 3 350 - 14 - 41

KD-50VP-36

d 65 50 3 - 300 - 12 41

KD-50VK(P)-56

e 65 50 5 550 430 15 15 55

KD-65VK-56

f 80 65 5 650 - 15 - 55

KD-65VK(P)-7.56

g 80 65 7.5 780 600 18 16 95

KD-65VK(P)-106

h 80 65 10 890 800 20 18 106

KD-100VK(P)-156

i 100 100 15 1200 1000 25.5 29 155


NO 名称 材质 NO 名称 材质
1 马达

FC / AL

11 排放螺丝

FRPP/CFRPP/CPVC/PVDF

2 轴心键

SUS

12 前封盖螺丝

SUS

3 液封陶瓷

FRPP/CFRPP/CPVC/PVDF

13 叶轮管O环

NBR/EPDM/VITON

4 液封陶瓷O环

NBR/EPDM/VITON

14 叶轮

FRPP/CFRPP/CPVC/PVDF

5 液封

NBR/EPDM/VITON

15 叶轮螺母O环

NBR/EPDM/VITON

6 轴套螺丝

SUS

16 叶轮螺母

FRPP/CFRPP/CPVC/PVDF

7 轴心套筒

FRPP/CFRPP/CPVC/PVDF

17 前封盖O环

NBR/EPDM/VITON

8 主体

FRPP/CFRPP/CPVC/PVDF

18 前封盖

FRPP/CFRPP/CPVC/PVDF

9 主体螺丝

SUS

19 排气阀

FRPP/CFRPP/CPVC/PVDF

10 排放螺丝垫片

NBR/EPDM/VITON

20 排气阀垫片

NBR/EPDM/VITON




MODEL



DIMENSION
KD-41VK-1 A B C D E F G H I J K L
353 423 698 275 50 120 155 230 4 170 40 105
M N O P Q R S T U V W
145 170 142 65 16 185 222 260 222 260 15
KD-42VK-2 A B C D E F G H I J K L
353 423 751
328



50 120 155 230 4 202 40 105
M N O P Q R S T U V W
145 170 156 65 16 185 222 260 222 260 15
KD-42VK-3 A B C D E F G H I J K L
353 423 751 328 50 120 155 230 4 202 40 105
M N O P Q R S T U V W
145 170 156 65 16 185 222 260 222 260 15
KD-50VP-3 A B C D E F G H I J K L
352 427 790 363 65 130 175 260 4 202 50 120
M N O P Q R S T U V W
155 170 177 65 16 185 222 260 222 260 15
KD-50VL(P)-5 A B C D E F G H I J K L
352 427 790 363 65 130 175 260 4 243 50 120
M N O P Q R S T U V W
155 200 177 65 16 185 222 260 222 260 15
KD-65VK-5 A B C D E F G H I J K L
352 427 790 363 80 150 190 260 8 243 65 140
M N O P Q R S T U V W
175 200 177 65 16 185 222 260 222 260 15
KD-65VK(P)-7.5 A B C D E F G H I J K L
352 427 862 435 80 150 190 260 8 285 65 140
M N O P Q R S T U V W
175 200 212 65 20 185 300 350 300 350 18
KD-65VK(P)-10 A B C D E F G H I J K L
352 427 862 435 80 150 190 260 8 285 65 140
M N O P Q R S T U V

1. 适用行业
晶圆厂、PC B厂、电子厂、半导体厂。
核能厂、石化工业、炼钢厂、发电厂、汽车工业、冷冻机循环设备。
化学工业、化学原料储存厂、化学槽车运输业、环保公司、废水处理厂、废气处理塔。
化工机械制造、电镀过滤机制造厂、电镀厂、电解厂、食品厂、自来水厂。
2. 日益泵浦可应用于PCB、表面处理、贵金属高速电镀及半导体、LED、IC电子电镀、废水废气处理等化工环保行业。

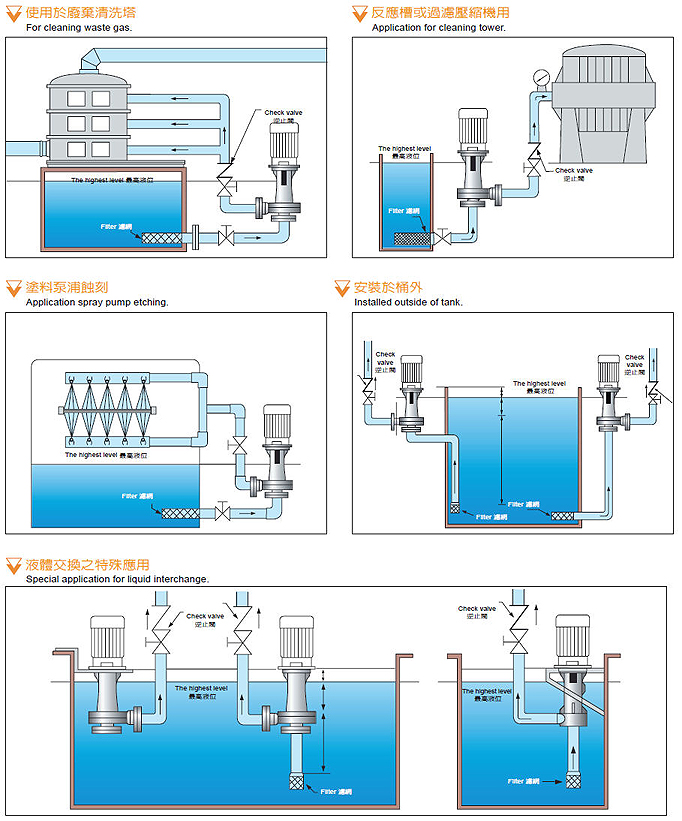

应用范例
