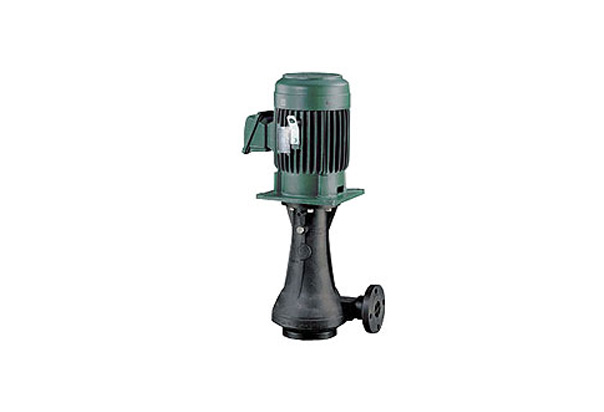

产品型号:KDH Series
特点说明:
1. 泵浦本体采用FRPP、CFRPP、CPVC及PVDF材质,具有耐高温耐腐蚀之特性。
2. 干式液封(3~10):可确保防止马达及轴承被化学气体浸蚀,延长马达及泵浦之使用寿命。
3. 适用于蚀刻喷洗设备、废气洗涤塔、冷却循环及搭配过滤器使用。
4. 采无焊接点及出入口为活动式法兰设计,易于安装及日后维修等特性。
5. 前盖无螺丝设计,适用于任何环境下使用,独特具有高扬程、高压力、高效率等特性。
6. 泵浦可无水空转使用,绝不会损坏。
  • 型号说明
  • 系列规格
  • 性能曲线
  • 零件原表
  • 外观尺寸
  • 应用尺寸


KDH

1

50

2

VK

3

5

4

6

5

V

6

F

7

H

8

机型编号 KDH
口 径 50-2" 65-2.5" 80-3"
比 重 VK-1.1 VP-1.4
马 力 3 5 7.5 10HP
频 率 5-50Hz 6-60Hz
橡胶材质 N-NBR E-EPDM V-VITON
泵体材质 F-FRPP C-CFRPP A-CPVC P-PVD
附  注 : H-HIGH HEAD

型式 曲线 口径(mm)

马力
HP

流量(L/Min) 扬程(M) 重量(kg)
入口 出口 VK VP VK VP
Frequency:50Hz

KDH-50VK(P)-35

J 65 50 3 350 300 12 12 41
KDH-50VP-55 K 65 50 5 - 400 - 16 55

KDH-65VK-55

L 80 65 5 550 - 15 - 55

KDH-65VK(P)-7.55-H

M 80 65 7.5 400 300 30 28 95

KDH-65VP-105-H

N 80 65 10 - 400 - 30 106
Frequency:60Hz

KDH-50VK(P)-36

J 65 50 3 350 12 300 12 41

KDH-50VK(P)-56

K 65 50 5 550 400 15 16 55

KDH-65VK-7.56

L 65 80 7.5 600 - 20 - 95

KDH-65VK(P)-7.56-H

M 80 65 7.5 400 300 30 28 95

KDH-65VP-106-H

n 80 65 10 - 400 - 30 106

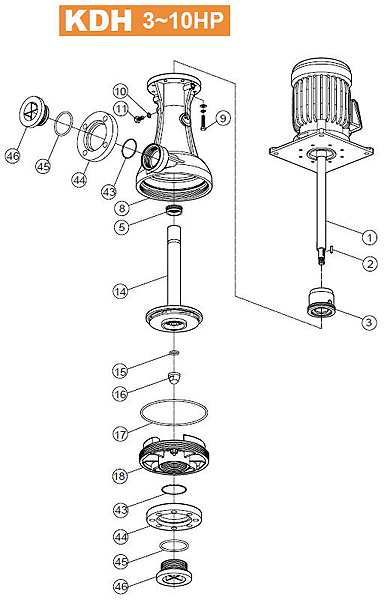

NO 名称 材质 NO 名称 材质
1 马达

FC / AL

15 叶轮螺母O环

NBR/EPDM/VITON

2 轴心键

SUS

16 叶轮螺母

FRPP/CFRPP/CPVC/PVDF

3 液封陶瓷

FRPP/CFRPP/CPVC/PVDF

17 前封盖O环

NBR/EPDM/VITON

5 液封

NBR/EPDM/VITON

18 前封盖

FRPP/CFRPP/CPVC/PVDF

8 主体

FRPP/CFRPP/CPVC/PVDF

43 出入口小O环

NBR/EPDM/VITON

9 主体螺丝

SUS

44 活动法兰

FRPP

10 排放螺丝垫片

NBR/EPDM/VITON

45 出入口大O环

NBR/EPDM/VITON

11 排放螺丝

FRPP/CFRPP/CPVC/PVDF

46 法兰固定器

FRPP

14 叶轮

FRPP/CFRPP/CPVC/PVDF

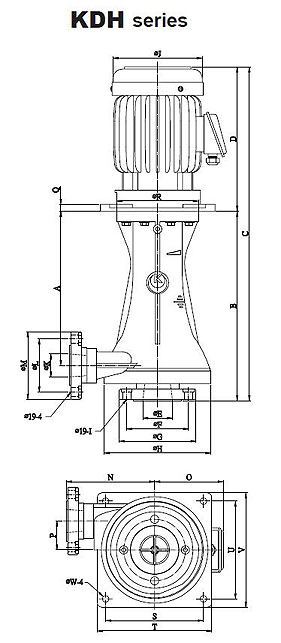

MODEL DIMENSION
KDH-50VK(P)-3 A B C D E F G H I J K L
350 430 758 328 65 140 174 242 4 202 50 120
M N O P Q R S T U V W
154 200 156 66 16 185 222 260 222 260 15
KDH-50VK(P)-5 A B C D E F G H I J K L
350 430 793 363 65 140 174 242 4 243 50 120
M N O P Q R S T U V W
154 200 177 66 16 185 222 260 222 260 15
KDH-65VK-7.5 A B C D E F G H I J K L
345 429 864 435 80 149 189 263 8 285 65 139
M N O P Q R S T U V W
174 202 212 65 20 185 300 350 300

350

18
KDH-65VK(P)-7.5-H A B C D E F G H I J K L
345 429 864 435 80 149 189 263 8 285 65 139
M N O P Q R S T U V W
174 202 212 65 20 185

300

350 300 350 18
KDH-65VP-10-H A B C D E F G H I J K L
345 429 864 435 80 149 189 263 8 285 65 139
M N O P Q R S T U V W
174 202 212 65 20 185 300 350 300 350 18

1. 适用行业
晶圆厂、PC B厂、电子厂、半导体厂。
核能厂、石化工业、炼钢厂、发电厂、汽车工业、冷冻机循环设备。
化学工业、化学原料储存厂、化学槽车运输业、环保公司、废水处理厂、废气处理塔。
化工机械制造、电镀过滤机制造厂、电镀厂、电解厂、食品厂、自来水厂。
2. 日益泵浦可应用于PCB、表面处理、贵金属高速电镀及半导体、LED、IC电子电镀、废水废气处理等化工环保行业
