日益电机(昆山)有限公司 ,主要生產化學藥業過濾機,化學泵浦,

耐酸堿泵浦,立式泵浦,臥式泵浦,PVDF材質,

袋濾式等等的化學過濾設備.

产品型号:KDS Series
特点说明:
1. 采用不锈钢316精密铸造成型,无沙孔问题,叶轮效率高。
2. 适合各种酸碱液,循环使用,耐高温。
3. 无轴封设计,绝不因空运转而损坏,设计有防止酸气进入轴承之密封圈,及溢流倒沟。
4. 干式液封可确保防止马达及轴承被化学气体浸蚀,延长马达及泵浦之使用寿命。
5. 叶轮经动力平衡校正,低噪音,振动率低。
6. 泵浦体积小,适合槽内槽外设计使用。
  • 型号说明
  • 系列规格

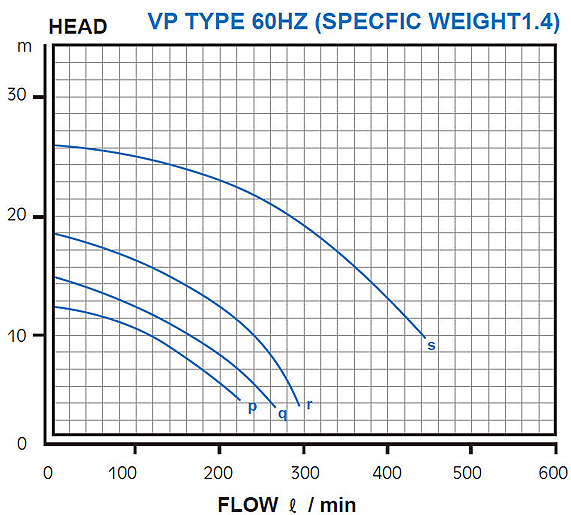

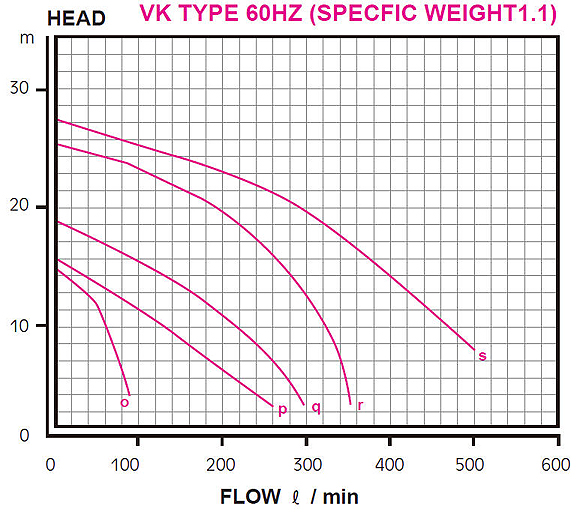

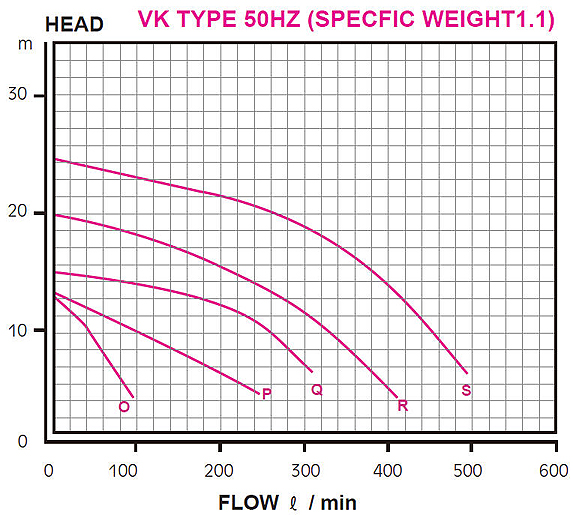

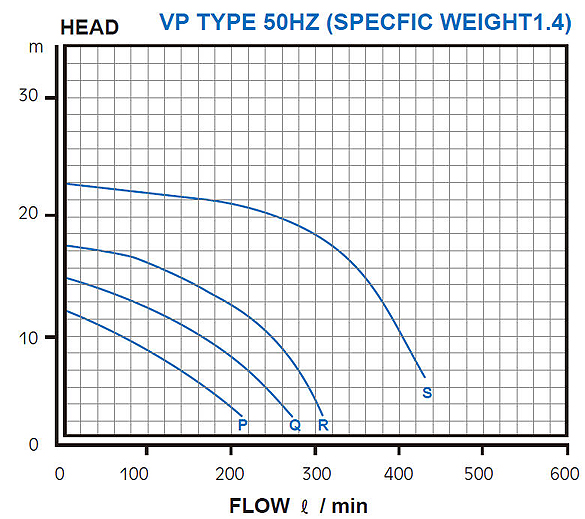

  • 性能曲线
  • 零件原表
  • 外观尺寸
  • 应用尺寸


KDS

1

25

2

VK

3

1/2

4

6

5

N

6

S

7

机型编号 KDS
口 径 40-1.5" 50-2"
比 重 VK-1.1 VP-1.4
马 力 1/2 1 2 3 5HP
频 率 5-50Hz 6-60Hz
橡胶材质 N-NBR E-EPDM V-VITON T-PTFE
泵体材质 S-SUS316

型式 曲线 口径(mm) 马力 流量(L/Min) 扬程(M) 重量(kg)
入口 出口 VK VP VK VP
Frequency:50Hz
KDS-25VK-1/2 N 25 25 1/2 90 - 13 - 28
KDS-40VK(P)-15 O 40 40 1 240 210 13 11 30
KDS-40VK(P)-25 P 40 40 2 300 260 15 14 48
KDS-50VK(P)-35 Q 50 50 3 400 300 20 17 50
KDS-50VK(P)-55 R 50 50 5 480 420 28 22 55
Frequency:60Hz
KDS-25VK-1/2 n 25 25 1/2 80 - 14 - 28
KDS-40VK(P)-16 o 40 40 1 260 160 15 11 30
KDS-40VK(P)-26 p 40 40 2 300 260 17 14 48
KDS-50VK(P)-36 q 50 50 3 350 300 26 19 50
KDS-50VK(P)-56 r 50 50 5 500 450 28 25 55








NO 名称 材质 NO 名称 材质
1 马达 FC / AL 16-2 叶轮螺母垫片 TEFLON
2 轴心键 SUS 16-3 叶轮螺母华司 SUS
4 液封陶瓷O环 NBR/EPDM/VITON 18 前封盖 SUS
5 液封 NBR/EPDM/VITON 29 液封座 SUS
6 轴套螺丝 SUS 30 轴心套筒O环 VITON
7 轴心套筒 SUS 31 主体垫片 EPDM/VITON/PTFE
8 主体 SUS 32 法兰垫片 EPDM/VITON
9 主体螺丝 SUS 33 法兰垫片内衬 PTFE
12 前封盖螺丝 SUS 34 法兰 SUS
14 叶轮 SUS 35 法兰固定螺丝 SUS
15 叶轮螺母O环 NBR/EPDM/VITON 36 叶轮固定套 SUS
16 叶轮螺母 SUS 37 叶轮固定套O环 EPDM/VITON/PFA
16-1 叶轮螺母弹簧华司 SUS

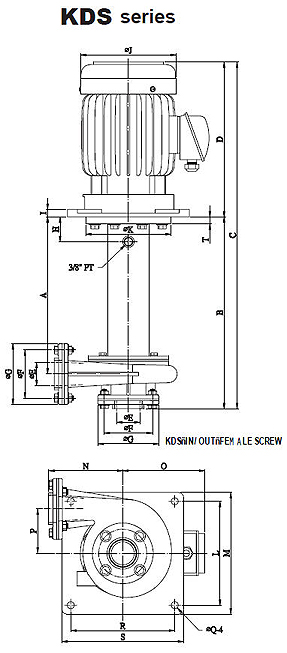

MODEL DIMENSION
KDS-25VK-1/2 A B C D E F G H I J
235 300 536 236 25 64 78 53 12 175
K L M N O P Q R S T
  180 235 119 150 62 15 150 235 15
KDS-40VK(P)-1 A B C D E F G H I J
238 305 539 234 40 91 120 51 12 175
K L M N O P Q R S T
  180 235 140 150 70 15 180 235 16
KDS-40VK(P)-2 A B C D E F G H I J
238 305 539 234 40 91 120 51 12 175
K L M N O P Q R S T
  180 235 140 150 70 15 180 235 16
KDS-50VK(P)-3 A B C D E F G H I J
336 410 741 331 50 103 130 53 16 204
K L M N O P Q R S T
182 222 260 158 175 95 15 222 260 16
KDS-50VK(P)-5 A B C D E F G H I J
336 410 778 368 50 103 130 53 16 234
K L M N O P Q R S T
182 222 260 158 182 95 15 222 260 16
