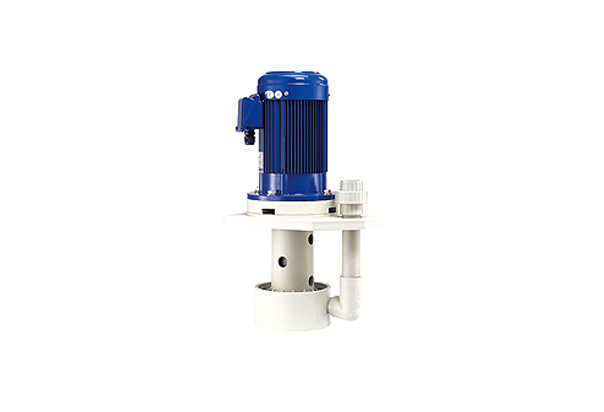

产品型号:KDV Series
特点说明:
1. 可利用泵浦在循环同时,将药液做过滤之动作,适当达到要水之清净。
2. 采用直立式无轴封泵浦,无金属接触物,须安装于槽内使用。
3. 适用于各种化学药液循环使用。
  • 型号说明
  • 系列规格
  • 性能曲线
  • 零件原表
  • 外观尺寸
  • 应用尺寸
  KDV 40 VK 5 6 V A
1 2 3 4 5 6 7
机型编号 KDV
口 径 32-1.25" 40-1.5" 65-2.5"
比 重 VK-1.1 VP-1.4
马 力 1 2 3 4 5 7.5 10HP
频 率 5-50Hz 6-60Hz
橡胶材质 N-NBR E-EPDM V-VITON
泵体材质 A-CPVC P-PVD

型式 曲线 口径(mm) 马力 流量(L/Min) 扬程(M) 重量(kg)
入口 出口 HP VK VP VK VP

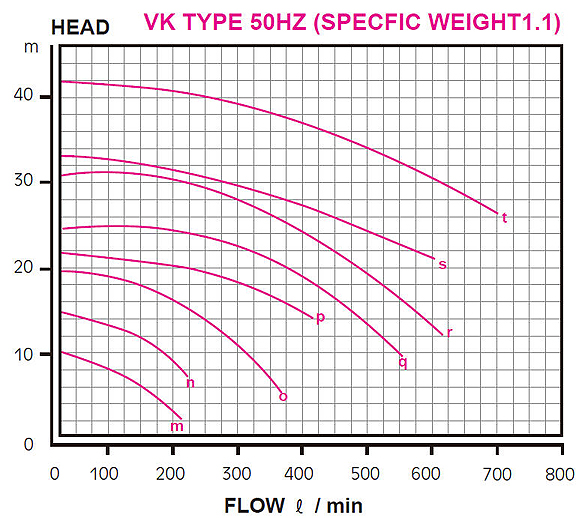

Frequency:50Hz
KDV-32VK-1/2 m   32 1月2日 100 - 7 - 18
KDV-32VK-15 n   32 1 100 - 12.5 - 20
KDV-32VK-25 o   32 2 200 - 15 - 25
KDV-40VP-35 p   40 3 200 - 20.5 - 32
KDV-40VK-45 q   40 4 250 - 24 - 35
KDV-40VK-55 r   40 5 300 - 28.5 - 40
KDV-50VK-7.55 s   50 7.5 400 - 28 - 60
KDV-50VK-105 t   50 10 400 - 38 - 72

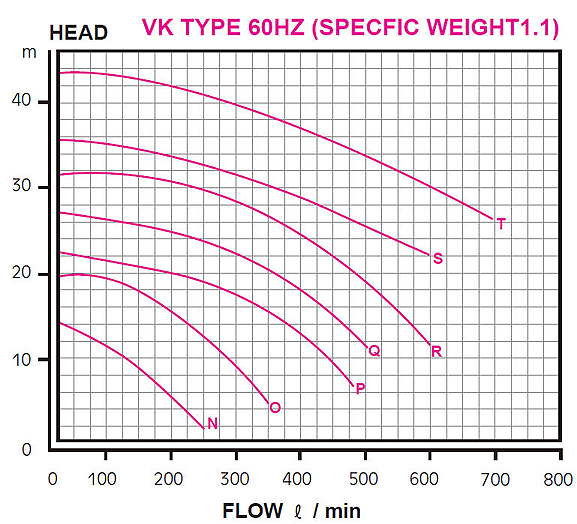

Frequency:60Hz
KDV-32VK-16 N   32 1 100 - 10.5 - 20
KDV-32VK-26 O   32 2 200 - 14.5 - 25
KDV-40VP-36 P   40 3 200 - 20 - 32
KDV-40VK-46 Q   40 4 250 - 23.5 - 35
KDV-40VK-56 R   40 5 300 - 28.5 - 40
KDV-50VK-7.56 S   50 7.5 400 - 28 - 60
KDV-50VK-106 T   50 10 400 - 37 - 72

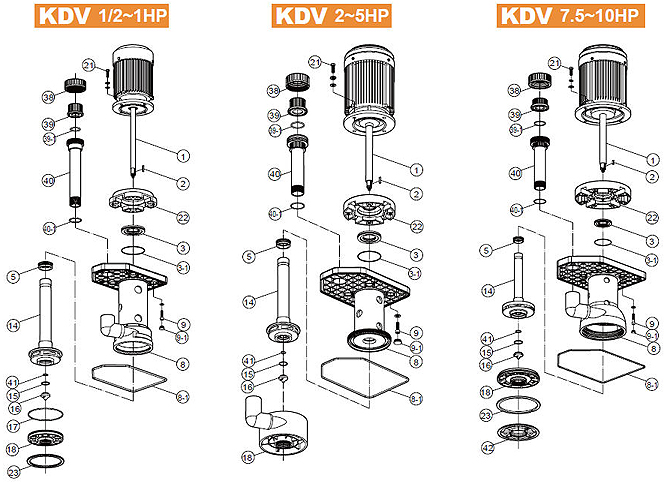

NO 名称 材质 NO 名称 材质
1 马达 FC / AL 21 马达螺丝 SUS
2 轴心键 SUS 22 马达连接座 FRPP
3 液封陶瓷 CERAMIC 23 C型扣环 CPVC/PVDF
5 液封 NBR/EPDM/VITON 38 出口螺帽 PP/CPVC/PVDF
8 主体 CPVC/PVDF 39 出口由任套管 PP
9 主体螺丝 SUS Jan-39 出口由任O环 NBR/EPDM/VITON
14 叶轮 CPVC/PVDF 40 出口管 PP/CPVC/PVDF
15 叶轮螺母O环 NBR/EPDM/VITON Jan-40 出口管O环 NBR/EPDM/VITON
16 叶轮螺母 CPVC/PVDF 41 C型扣环 SUS
17 前封盖O环 NBR/EPDM/VITON 42 前盖压板 PP/CPVC/PVDF
18 前封盖 CPVC/PVDF

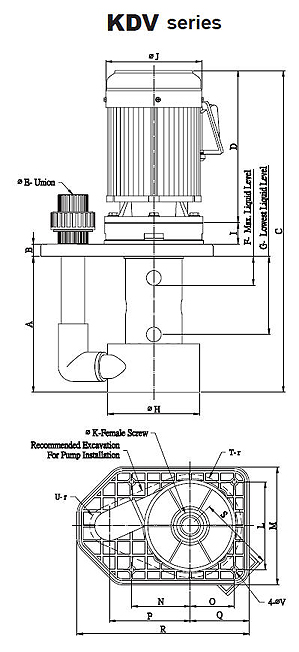

MODEL DIMENSION
KDV-32VK-1 A B C D E F G H I J K L
270 25 581 244 32 60 165 154 42 156 48 148
M N O P Q R S T U V
198 99 75 141 100 298 120 85 35 10
KDV-40VK-2 A B C D E F G H I J K L
276 25 654 309 40 58 158 187 44 195 50 179
M N O P Q R S T U V
240 119 90 165 120 350 155 105 40 10
KDV-40VK-3 A B C D E F G H I J K L
276 25 654 309 40 58 158 187 44 195 50 179
M N O P Q R S T U V
240 119 90 165 120 350 155 105 40 10
KDV-40VK-4 A B C D E F G H I J K L
275 25 691 345 40 53 153 208 46 195 50 220
M N O P Q R S T U V
280 140 115 180 145 390   115 40 9
KDV-40VK-5 A B C D E F G H I J K L
275 25 691 345 40 53 153 208 46 195 50 220
M N O P Q R S T U V
280 140 115 180 145 390   115 40 9
KDV-50VK-7.5 A B C D E F G H I J K L
312 35 766 365 50 56 175 249 54 260 65 280
M N O P Q R S T U V
342 160 140 231 170 472   135 45 12
KDV-50VK-10 A B C D E F G H I J K L
312 35 766 365 50 56 175 249 54 260 65 280
M N O P Q R S<
