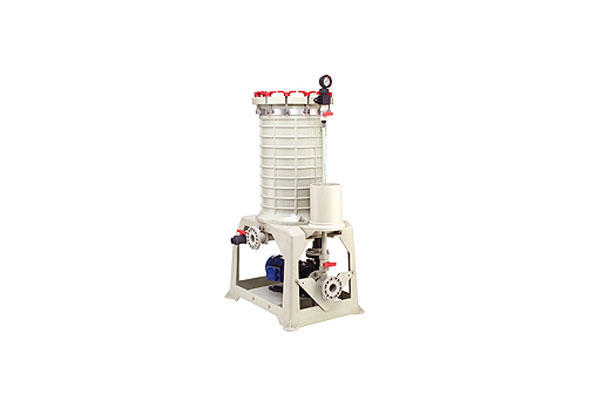

产品型号:KX-218
特点说明:
1. 过滤机桶身及脚座采用模具化生产方式一体成型,并在桶身形成增加强度的肋条。
2. 过滤机桶身材质可为FRPP、CPVC、PVDF,依药液酸碱浓度性质及温度特性,直接射出成型。
3. 过滤机焊点业界最少,大幅降低假设性焊接泄之虞。
4. 选择性采用自吸式或磁驱式泵浦,其中无轴封磁驱式泵浦能有效防止空转泄漏、污染环境等问题发生。
5. 马达防护罩确保马达在酸气中不易受腐蚀。
6. 特别适用于电镀液、化学液、纯水循环过滤等用途。
7. 可依客户选择作不用滤材之变化(滤心式、滤管式、滤纸式、杨桃式、袋滤式),操作简便。
8. 高精密过滤,过滤面积广、效率高、清洗容易。
9. 另有钛束环组可供选择。
10. 标准配件:出入口由任或出入口法兰(含垫片及PVC螺丝)。
11. 选购配件:开关(含护罩)、底阀或逆止阀、视流器、出入口软管、滤袋等等。

  • 型号说明
  • 系列规格
  • 性能曲线
  • 零件原表
  • 外观尺寸
  • 应用尺寸


KX

1

218

2

F

3

U

4

N

5

B

6

J

7

S

8

MPX

9

机型编号 KX SERIES
机型代号 218 - 20”×18PCS
滤桶材质 F-PP A-CPVC P-PVDF
出入口型式 U- 由任式
密封材质 N-NBR V-VITON
滤材型式 C-滤心压盘式 B-滤心螺帽式 T-层叠滤心压板式 K-杨桃滤布式 P-滤纸式 U-袋滤式
出入口规格 J-JIS D-DIN A-ANSI
束环组材质 S-SUS304 T-钛
泵浦型式 KB-KB SERIES(自吸式) MPX-MPX SERIES(磁驱式)

型式 KX-218
泵浦型式 KB/MPX
泵浦马达 (50/60HZ) 3~5HP
滤材 B TYPE 20”×18
C TYPE 20”×18
T TYPE 20”×18
K TYPE 1SET
P TYPE 370×40PCS
U TYPE Φ7”×16”L
适用电镀漕 4-6.5Ton
过滤量 (L/MIN) 330-500
过滤面积 (M2) B,C TYPE 4.5
T TYPE 2
K TYPE 4.4
P TYPE 5.4
U TYPE 2.0
出入口径 (INCH) 2
外型尺寸 L×W×H (MM) 865×625×1555
机体重量 (KG) 117



NO 零件名称 NO 零件名称 NO 零件名称
1 过滤机上盖 7 红色把手垫片 14 搅拌筒开关
2 过滤机上盖垫片 8 SUS 单眼螺丝 15 泵浦入口三通
3 压力表 9 滤桶主体 15-1 泵浦入口垫片
4 排气阀主体 9-1 滤桶出口垫片 16 清洗排放管
4-1 排气阀主体O环 9-2 滤桶入口垫片 17 出口管
4-2 排气阀主体垫片 9-3 清洗排放出口O环 18 过滤机脚座
4-3 排气阀开关 10 滤心螺帽 19 泵浦
4-4 排气接头 11 滤心 20 泵浦底座
4-5 排气接头螺帽 12 滤心固定座
4-6 排气软管 12-1 滤心固定座O环
5 SUS 束环 12-2 滤心
6 红色把手 13 活性碳搅拌桶

型号 KX-228
尺寸 L(mm) 865
W(mm) 625
H(mm) 1555
